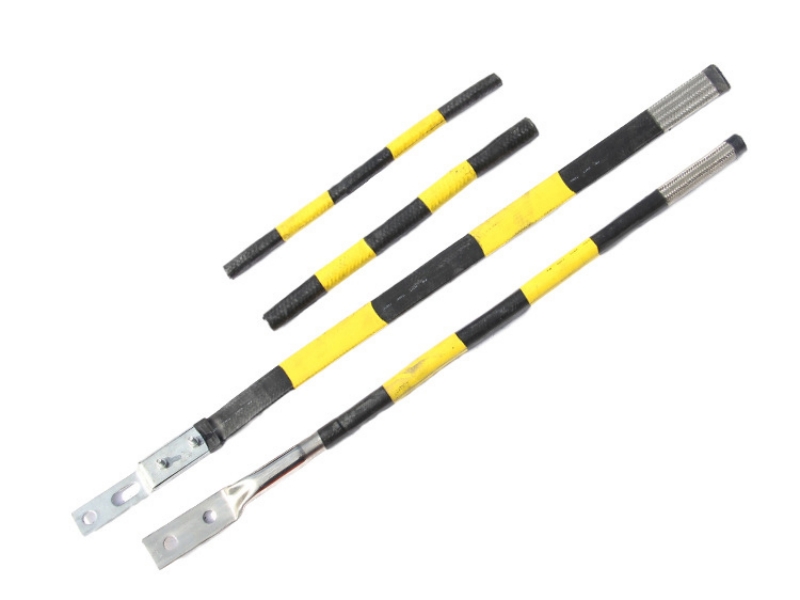

铠装式柔性石墨接地引下线，可以定制。60*8mm铠装式石墨接地引线带、40*5铠装石墨基接地引下线、28mm铠装式石墨基柔性接地引下线。

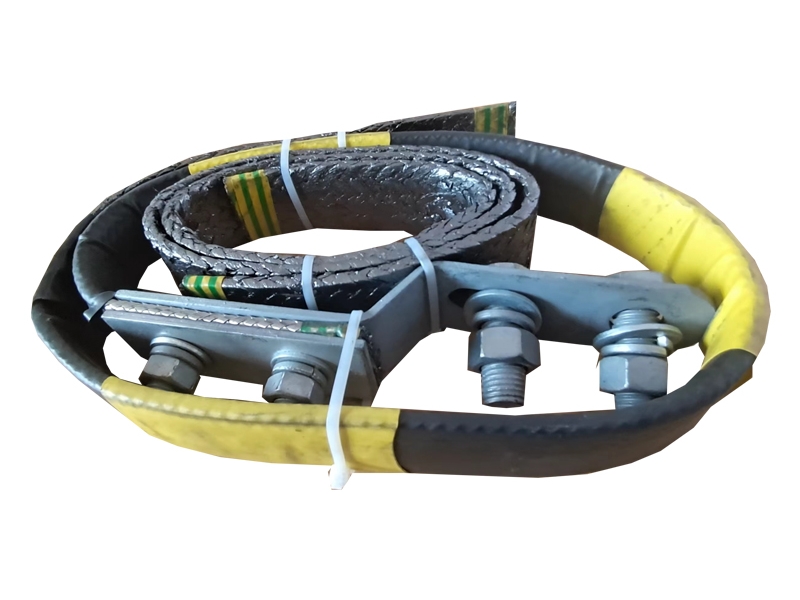

1.1铠装式柔性石墨接地引下线内部构造，带状，连接头连接牢靠，连接头宜采用螺栓锁紧式工艺和304不锈钢材质。石墨层内部需为厚度为1.25mm的镂空状304不锈钢带，石墨层外部为不锈钢丝编织层，不锈钢丝外部为黑黄相间的热缩管。规格型号应和配套的石墨基柔性接地体相同。铠装式柔性石墨接地引下线标准参数值1电阻率单位Ω.m，标准参数值，ρ≤1.5×10-5Ω?m。2工频电流耐受单位A        ，标准参数值，2000A工频电流耐受后，△R≤10% ，接续电阻≤4mΩ。3抗腐蚀性能标准参数值,年平均受酸碱腐蚀率（重量百分比）≤0.1%。4抗拉强度标准参数值，施加拉力3kN，12s后，△R≤10% ，接续电阻≤4mΩ。

1.     标准参数值

1.1    尺寸 mm   40×5（宽×厚）

1.2    外观及内部检查,外观紧致、石墨线捻拧均匀、表面光滑、无破损，内部含有镂空状304不锈钢带

1.3    电阻率Ω.m,ρ≤2.6×10-5Ω?m

1.4    接续电阻mΩ，≤4mΩ

1.5    工频电流耐受A，1500A工频电流耐受后，△R≤10% ，接续电阻≤4mΩ

1.6    冲击电流耐受kA，8/20μs ,200kA,5次大电流流冲击耐受后，△R≤10%，接续电阻≤4mΩ

1.7    冷热冲击性能℃，试样经-45℃～100℃冷热冲击试验后，电阻变化率△R≤10%，△R≤10% ，接续电阻≤4mΩ

1.8    将阻效果系数≤0.7，

1.9    抗拉强度kN，施加拉力2kN，12s后，△R≤10% ，接续电阻≤4mΩ

1.10  抗扭强度，抗扭能保持扭转5圈，10s，△R≤10% ，接续电阻≤4mΩ

1.11  抗弯曲强度，正反方向各10次，90度折弯试验后，△R≤10%

1.12  抗腐蚀性能，经5种土壤模拟溶液浸泡试验后，电阻变化率△R≤10% ，接续电阻≤4mΩ，重量比≤0.1%

1.13  阻燃性能，燃烧性能等级FV-0级

注：石墨基柔性接地体规格型号为带状，根据不同的电压等级选用不同规格型号的石墨基柔性接地体。220kV及以下特高压输电线路宜采用规格型号为40×5mm，石墨基柔性接地体每米重量不小于900g/m。
